Hidrolik Sistemlerde Kullanılan Valf Çeşitleri: Hangi Valf Ne İşe Yarar?

Hidrolik Sistemlerde Valflerin Önemi

Hidrolik sistemlerde kullanılan valf çeşitleri, sistemin güvenli, verimli ve kontrollü çalışmasını doğrudan belirleyen temel bileşenlerdir. Valf, bir hidrolik devrede akışkanın basıncını, yönünü veya hızını düzenleyen mekanik ya da elektromekanik bir kontrol elemanıdır. Pompa, silindir ve motor gibi bileşenler ne kadar gelişmiş olursa olsun, doğru valf seçimi yapılmadan sistemin istenen performansı sergilemesi mümkün değildir.

Endüstriyel uygulamalarda hidrolik sistemler; inşaat makineleri, tarım ekipmanları, uçak kontrol sistemleri ve üretim hatları gibi geniş bir yelpazede kullanılmaktadır. Bu sistemlerin her birinde valfler, akışkanın belirli bir yönde ilerlemesini sağlar, aşırı basıncı sınırlar ve hareket hızını ayarlar. ISO 4401 ve CETOP gibi uluslararası standartlar, hidrolik valflerin boyutlandırılması ve montajı için yaygın olarak başvurulan referanslardır.

Valf Çeşitleri Nelerdir?

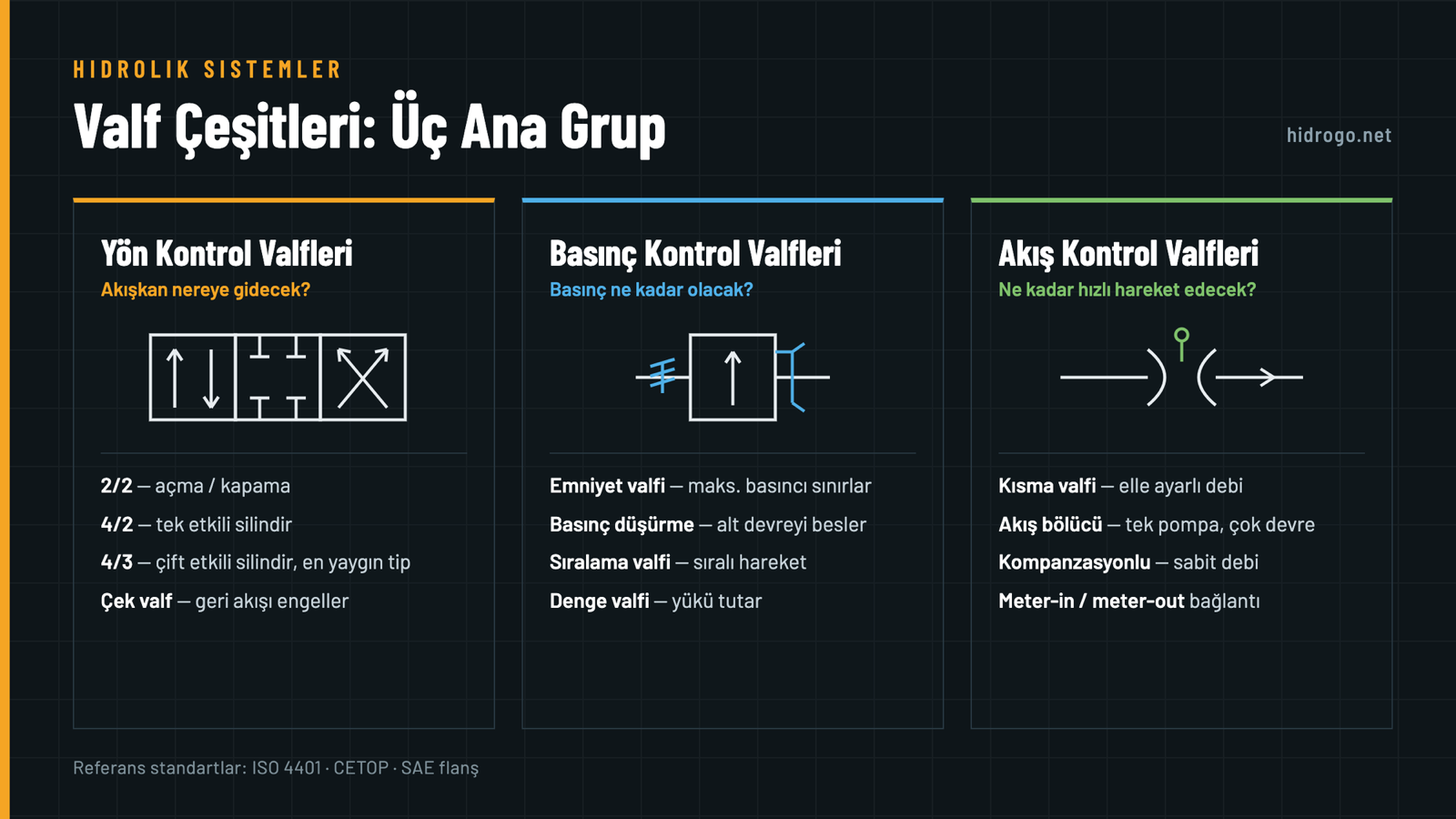

Hidrolik sistemlerde kullanılan valfler işlevlerine göre üç ana kategoriye ayrılır: yön kontrol valfleri, basınç kontrol valfleri ve akış kontrol valfleri. Bu üç grup, birbirini tamamlayarak sistemin bütününü yönetir.

Yön Kontrol Valfleri Nasıl Çalışır?

Yön kontrol valfleri, hidrolik akışkanın devredeki yönünü belirleyen valflerdir. Bir silindirin ileri-geri hareket etmesi ya da bir motorun saat yönünde veya tersine dönmesi, doğrudan yön kontrol valfinin konumuna bağlıdır. Bu valfler, içlerindeki sürgü (spool) veya top mekanizması aracılığıyla akışkanın belirli bir yönde ilerlemesine ya da durmasına izin verir.

Yön kontrol valfleri, port sayısına ve konum sayısına göre sınıflandırılır:

• 2/2 valf: 2 port, 2 konum — basit açma/kapama işlemleri için kullanılır.
• 4/2 valf: 4 port, 2 konum — tek etkili silindirlerin kontrolünde tercih edilir.

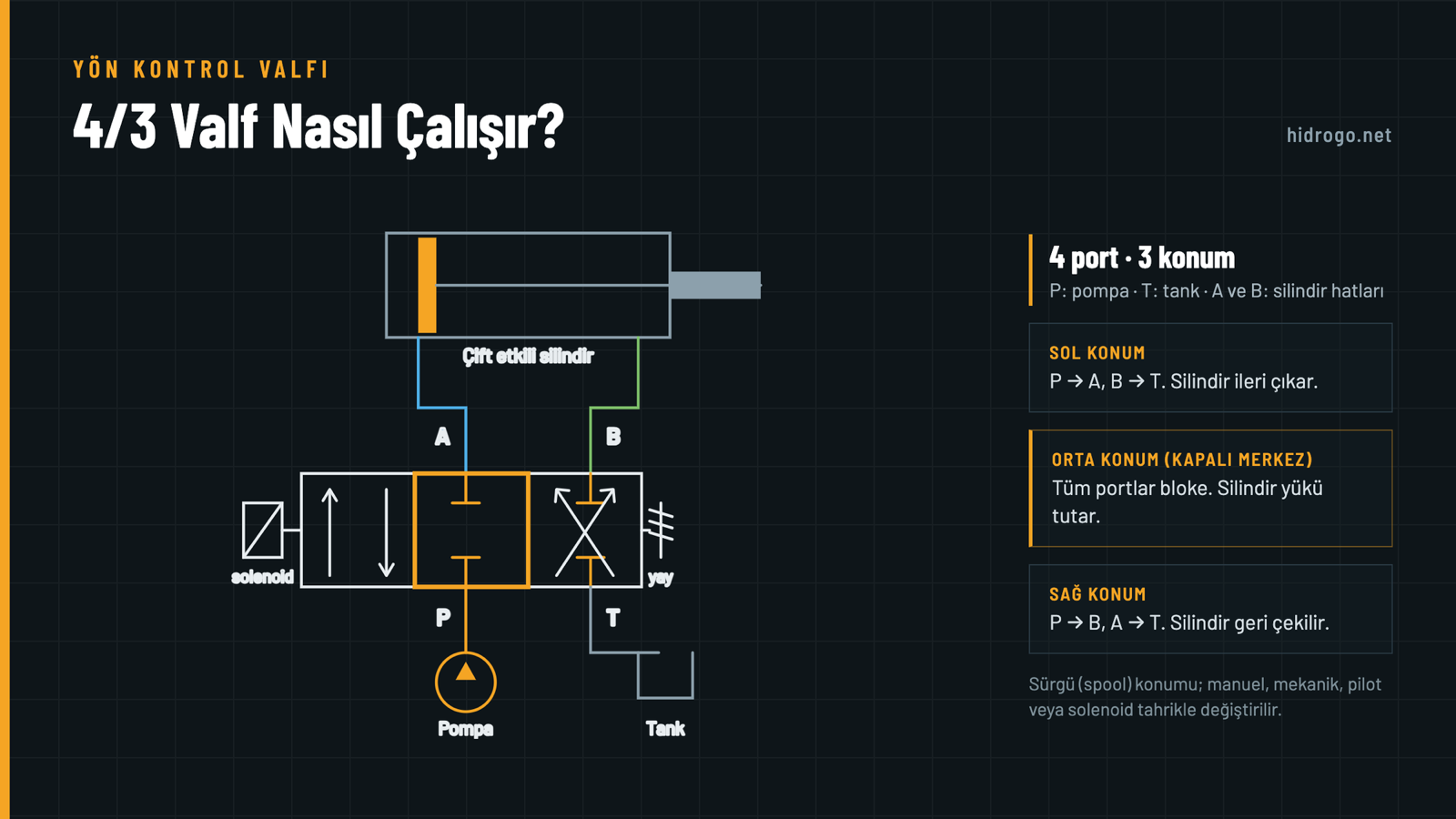

• 4/3 valf: 4 port, 3 konum — çift etkili silindirin her iki yönde de kontrol edilmesini sağlar; en yaygın kullanılan yön kontrol valf tipidir.

Aktüasyon yöntemine göre ise manuel, mekanik, hidrolik pilotlu ve elektromanyetik (solenoid) tahrikli modeller mevcuttur. Solenoid tahrikli yön kontrol valfleri, otomasyon sistemleriyle entegre çalışabildiğinden modern endüstriyel uygulamalarda sıklıkla tercih edilir.

Çek valf (check valve) da yön kontrol valfleri ailesine dahildir. Çek valf, akışkanın yalnızca tek yönde geçmesine izin vererek geri akışı engeller. Silindirin yük altında geri kaçmasını önlemek amacıyla devre tasarımında kritik bir rol üstlenir.

Basınç Kontrol Valfleri Ne İşe Yarar?

Basınç kontrol valfleri, sistemdeki basıncı belirli bir değerde tutmak veya aşırı basınca karşı koruma sağlamak amacıyla kullanılır. Hidrolik devrelerde basıncın kontrolsüz yükselmesi; boru patlaması, silindir hasarı ve pompa arızası gibi ciddi sorunlara yol açabilir.

Başlıca basınç kontrol valfi türleri şunlardır:

• Emniyet valfi (relief valve): Sistemin maksimum çalışma basıncını sınırlar. Basınç ayar değerini aştığında açılarak akışkanı tanka geri gönderir. Her hidrolik devrenin temel güvenlik bileşenidir.
• Basınç düşürme valfi (pressure reducing valve): Ana devreden beslenen bir alt devrenin basıncını daha düşük bir değere indirmek için kullanılır. Örneğin, aynı pompadan beslenen iki farklı silindirin farklı basınçlarda çalışması gerektiğinde devreye girer.
• Sıralama valfi (sequence valve): Birden fazla aktüatörün belirli bir sırayla çalışmasını sağlar. Birinci silindirin hareketi tamamlandıktan sonra ikinci silindirin devreye girmesi gerektiğinde kullanılır.
• Denge valfi (counterbalance valve): Silindirin yük altında kontrolsüz biçimde hareket etmesini önler; dikey eksende çalışan sistemlerde yaygın olarak tercih edilir.

Hangi Durumlarda Akış Kontrol Valfleri Tercih Edilmelidir?

Akış kontrol valfleri, hidrolik akışkanın debi miktarını ayarlayarak aktüatörün hareket hızını kontrol eder. Bir silindirin hızını yavaşlatmak ya da bir motorun dönüş hızını düzenlemek gerektiğinde akış kontrol valfleri devreye girer.

Temel akış kontrol valfi türleri şunlardır:

• Kısma valfi (throttle valve): En basit akış kontrol elemanıdır. Açıklığı elle ayarlanarak debinin kısıtlanması sağlanır; ancak basınç ve sıcaklık değişimlerinden etkilenebilir.
• Akış bölücü valf (flow divider valve): Tek bir pompa çıkışından gelen akışkanı iki veya daha fazla devreye eşit ya da orantılı biçimde dağıtır.
• Kompanzasyonlu akış kontrol valfi: Giriş basıncındaki değişimlere karşın sabit bir debi sağlar. Hassas hız kontrolü gerektiren uygulamalarda tercih edilir.

Akış kontrol valfleri, giriş tarafına (meter-in) veya çıkış tarafına (meter-out) bağlanabilir. Meter-out konfigürasyonu, özellikle yük tarafından itilen silindirin hızını kontrol etmede daha güvenilir sonuçlar verir.

Hidrolik Valflerin Çalışma Prensibi

Tüm hidrolik valfler, temel olarak Pascal'ın basınç iletim yasasına dayanır: kapalı bir sıvıya uygulanan basınç, sıvının her noktasına eşit biçimde iletilir. Valfler bu prensibi kullanarak akışkanın enerjisini yönlendirir, sınırlar veya dozlar.

Bir valf içindeki sürgü ya da top, belirli kanalları açar veya kapatır. Elektromanyetik valflerde bu hareket bir solenoid bobinin oluşturduğu manyetik alan ile gerçekleşirken, pilot tahrikli valflerde küçük bir pilot basıncı ana sürgüyü hareket ettirir. Oransal valflerde ise elektrik sinyalinin büyüklüğüne göre sürgünün konumu kademesiz olarak ayarlanabilir; bu sayede hassas akış ve basınç kontrolü mümkün olur.

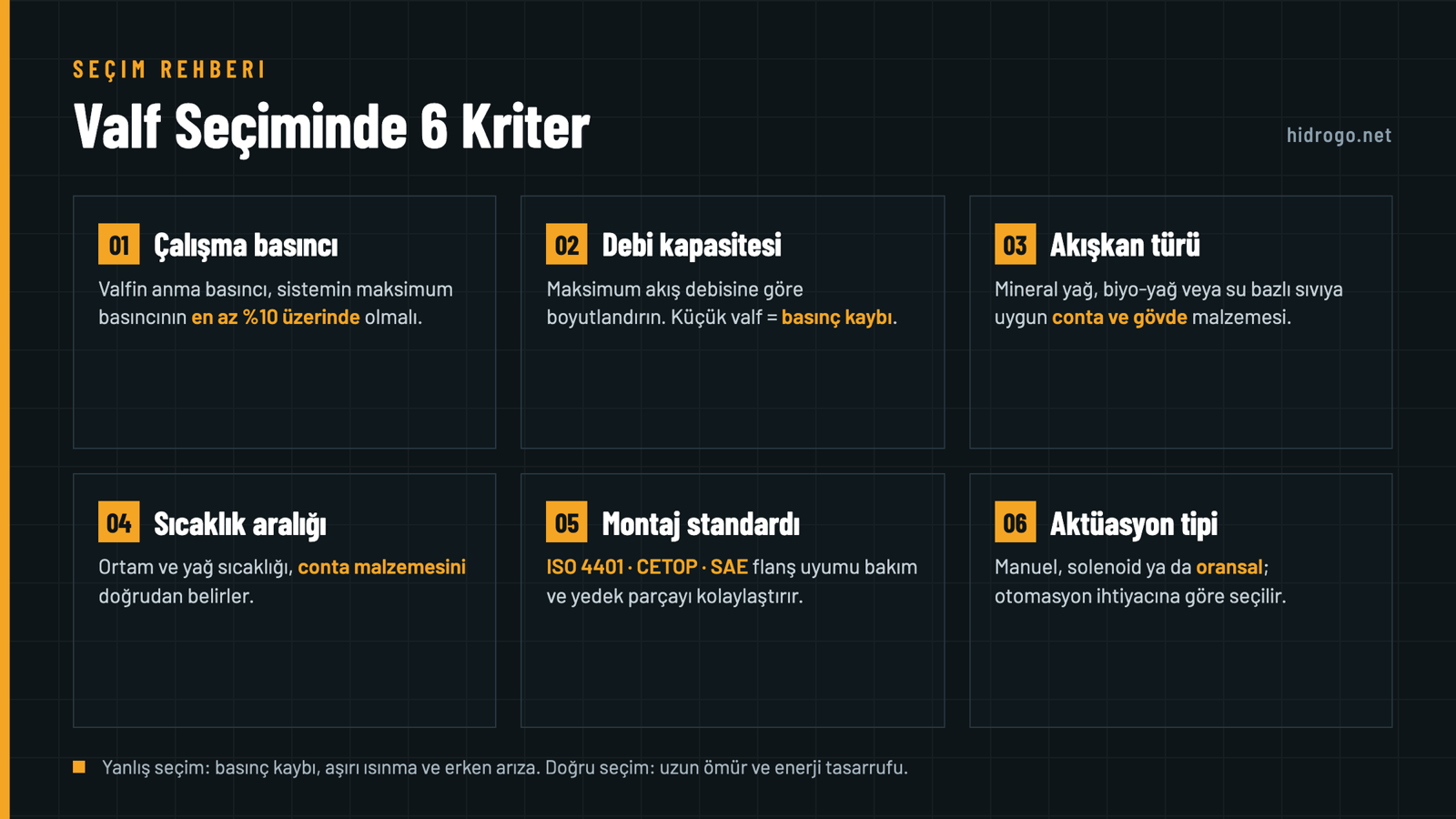

Valf Seçiminde Hangi Kriterler Göz Önünde Bulundurulmalıdır?

Doğru valf seçimi, sistemin hem performansını hem de ömrünü doğrudan etkiler. Uzmanlar valf seçiminde aşağıdaki kriterleri öncelikli olarak değerlendirmeyi tavsiye eder:

Hidrolik Sistemlerde Valf Kullanım Alanları

Hidrolik valfler, günümüzde son derece geniş bir uygulama yelpazesinde görev yapar:

• İş makineleri: Ekskavatör, yükleyici ve vinçlerde silindirin yönünü ve hızını kontrol etmek için yön kontrol ve akış kontrol valfleri birlikte kullanılır.
• Tarım makineleri: Traktör kuyruk milinden beslenen hidrolik sistemlerde basınç kontrol valfleri, ekipmanın zarar görmesini önler.
• Havacılık: Uçak iniş takımı ve kanat flap sistemlerinde yüksek güvenilirlikli oransal valfler kullanılır.
• Endüstriyel pres ve enjeksiyon makineleri: Hassas kuvvet kontrolü için oransal basınç kontrol valfleri tercih edilir.
• Denizcilik: Gemi dümen sistemlerinde ve vinçlerde denge valfleri kritik güvenlik işlevi görür.

Hidrolik Valflerin Bakımında Nelere Dikkat Edilmelidir?

Hidrolik valflerin ömrünü uzatmak ve arıza riskini azaltmak için düzenli bakım zorunludur. Çoğu valf arızasının temelinde kirlilik, aşınma veya yanlış ayar yatmaktadır.

Bakım sürecinde dikkat edilmesi gereken başlıca noktalar şunlardır:

• Yağ filtrasyonu: Hidrolik yağın partikül kirliliği, valf sürgüsünün sıkışmasına neden olabilir. ISO 4406 standardına göre sistemin temizlik sınıfı düzenli olarak kontrol edilmelidir.
• Conta değişimi: Sızdıran contalar hem basınç kaybına hem de çevre kirliliğine yol açar; belirli aralıklarla yenilenmesi önerilir.
• Basınç ayarı kontrolü: Emniyet valfinin ayar basıncı, sisteme bağlı bir manometre ile periyodik olarak doğrulanmalıdır.
• Solenoid kontrolü: Elektromanyetik valflerde bobin direnci ölçülerek kısa devre veya açık devre durumu tespit edilebilir.
• Temizlik: Valf gövdesi ve çevresi, toz ve kir birikiminden arındırılmalıdır; özellikle montaj ve demontaj sırasında kirlilik girişine karşı dikkatli olunmalıdır.

Sorun giderme sürecinde en yaygın belirtiler şunlardır: silindirin beklenmedik biçimde geri kaçması (denge valfi arızası), sistemin basınç tutmaması (emniyet valfi ayar sorunu) ve aktüatörün yavaş çalışması (akış kontrol valf tıkanması).

Gelecekte Hidrolik Valf Teknolojileri

Hidrolik valf teknolojisi, dijitalleşme ve enerji verimliliği talepleriyle birlikte hızla gelişmektedir. Günümüzde öne çıkan eğilimler şunlardır:

• Oransal ve servo valfler: Analog veya dijital sinyal ile kademesiz kontrol imkânı sunar; CNC pres ve simülatör sistemlerinde yaygınlaşmaktadır.
• Akıllı valfler (smart valves): Yerleşik sensörler ve mikrodenetleyiciler aracılığıyla kendi kendini teşhis edebilen valfler, kestirimci bakım uygulamalarına olanak tanır.
• Elektrohidrolik entegrasyon: Geleneksel merkezi hidrolik sistemlerin yerini alan dağıtık elektrohidrolik aktüatörler, boru uzunluklarını ve enerji kayıplarını önemli ölçüde azaltır.
• Çevre dostu tasarımlar: Biyolojik parçalanabilir yağlarla uyumlu conta malzemeleri ve sızıntısız valf tasarımları, çevre mevzuatı gereksinimlerine yanıt vermektedir.

Hidrolik sistemlerde kullanılan valf çeşitlerinin doğru anlaşılması ve uygulanması; sistem güvenliğini artırır, enerji tüketimini düşürür ve bakım maliyetlerini minimize eder. Yön kontrol, basınç kontrol ve akış kontrol valflerinin her biri, belirli bir işlevi yerine getirerek sistemin bütününü dengeler. Bu nedenle valf seçimi ve bakımı, hidrolik sistem mühendisliğinin vazgeçilmez bir parçası olmaya devam etmektedir.

Sıkça Sorulan Sorular

Hidrolik sistemlerde en yaygın valf çeşitleri nelerdir?

Hidrolik sistemlerde en yaygın valf çeşitleri; kontrol valfleri, yön kontrol valfleri, basınç kontrol valfleri ve akış kontrol valfleridir.

Yön kontrol valfleri ne işe yarar?

Yön kontrol valfleri, hidrolik akışın yönünü belirleyerek sistemdeki hareketi kontrol eder.

Basınç kontrol valfleri hangi durumlarda kullanılır?

Basınç kontrol valfleri, sistemdeki basıncı belirli bir seviyede tutmak için kullanılır ve aşırı basıncı önler.

Akış kontrol valfleri nasıl çalışır?

Akış kontrol valfleri, hidrolik akışın hızını ve miktarını ayarlayarak sistemin verimliliğini artırır.

Hidrolik sistemlerde kullanılan valflerin bakımı nasıl yapılır?

Hidrolik valflerin bakımı, düzenli olarak temizlenmesi, sızdırmazlık contalarının kontrol edilmesi ve gerektiğinde değiştirilmesi ile yapılır.

Hangi valf türü daha fazla enerji tasarrufu sağlar?

Akış kontrol valfleri, akış hızını optimize ederek enerji tasarrufu sağlar ve sistem verimliliğini artırır.
