Basınç Şalteri

2 ürün

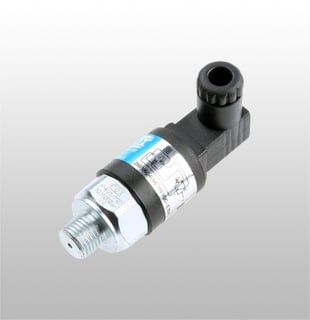

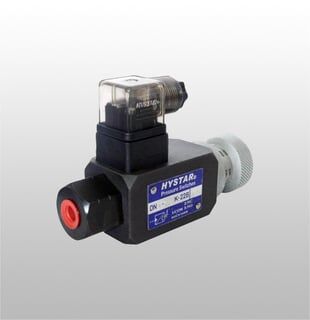

Basınç şalteri, hidrolik ve pnömatik hatlarda basınç belirlenen değere ulaştığında devreyi açıp kapatan ölçüm ve kontrol elemanıdır. Fox ve Hystar markalarına ait seçenekler arasından sisteminize uygun hidrolik basınç şalterini bulabilir, ayar aralığı ve bağlantı tipine göre karşılaştırma yapabilirsiniz.

Basınç Şalteri Hakkında

Basınç Şalteri Seçim Rehberi

Basınç şalteri, bir hidrolik veya pnömatik hattaki basınç belirli bir değere ulaştığında ya da bu değerin altına düştüğünde elektrik devresini açıp kapatan kontrol elemanıdır. Pompanın durdurulması, sistemin güvenli sınırlar içinde çalışması ve makinenin korunması için kritik bir rol oynar. Doğru şalteri seçmek için önce sistemin çalışma basıncını, ortam koşullarını ve kontrol mantığını netleştirmek gerekir.

Başlıca Çeşitler

Basınç şalterleri genel olarak diyaframlı, körüklü ve piston tipli yapılarda üretilir. Diyaframlı modeller düşük ve orta basınç uygulamalarında yaygındır; piston tipler ise daha yüksek basınçlar ve titreşimli ortamlar için tercih edilir. Tek kademeli şalterler açma-kapama işlemi için kullanılırken, histerezisli yapılar basınç dalgalanmalarında devrenin sık açılıp kapanmasını önler. Kontak yapısı da (normalde açık, normalde kapalı veya değiştirici kontak) devrenin ihtiyacına göre belirlenir.

Doğru Ürünü Seçme Kriterleri

Seçimde dört temel başlığa bakmak yeterli olur:

  • Ölçü ve ayar aralığı: Sistemin çalışma basıncı ile maksimum basıncın şalter ayar aralığında kalması gerekir. Sürekli çalışma basıncının ayar üst sınırına çok yakın olması genellikle tercih edilmez.
  • Malzeme: Yağ, su veya kimyasal içeren akışkanlarla uyumlu gövde, conta ve diyafram malzemesi seçilmelidir.
  • Standart ve bağlantı: Dişli bağlantı tipi (örneğin G veya NPT) ve elektrik bağlantı standardı mevcut sisteme uymalıdır.
  • Kullanım ortamı: Sıcaklık, toz, nem ve titreşim koşulları koruma sınıfını ve yapısal dayanımı belirler.

Kullanım Alanları

Basınç şalterleri hidrolik güç ünitelerinde pompa kontrolünde, akümülatör basıncının izlenmesinde, filtre tıkanıklık uyarılarında ve emniyet devrelerinde kullanılır. Kompresör ve pnömatik hatlarda da benzer amaçlarla yer alır. Algılanan basınç değişimi, makinenin otomasyon mantığına doğrudan bağlanarak işlemin kendiliğinden durmasını veya başlamasını sağlar.

Montaj, Kullanım ve Bakım İpuçları

  • Şalteri mümkünse basınç kaynağına yakın ve titreşimden uzak bir noktaya monte edin.
  • Montajdan önce bağlantı dişlerini ve contaları kontrol edin; dişlere uygun conta kullanın.
  • Ayar yapmadan önce sistem basıncını güvenli seviyeye indirin ve elektrik bağlantısını kesin.
  • Ayar değerini kayıt altına alın ve üretici talimatındaki sıkma torklarına uyun.
  • Periyodik olarak sızıntı, kontak aşınması ve histerezis davranışını kontrol edin.

Yanlış seçilmiş veya yanlış ayarlanmış bir şalter, hem sistemin verimini düşürebilir hem de güvenlik riski oluşturabilir. Bu nedenle seçimi, sistem tasarımını bilen bir teknik ekiple birlikte yapmak faydalıdır.

Sıkça Sorulan Sorular

Basınç şalteri ile basınç transmiteri arasındaki fark nedir?
Basınç şalteri, önceden ayarlanan bir basınç eşiğinde elektrik kontağını açar veya kapatır. Basınç transmiteri ise basıncı sürekli bir analog sinyale (örneğin 4-20 mA) dönüştürerek sürekli izleme sağlar.
Basınç şalterinin ayar aralığını nasıl belirlemeliyim?
Sistemin normal çalışma basıncını ve kontrol etmek istediğiniz alt-üst sınırları belirleyin. Şalterin ayar aralığını bu değerleri rahatça kapsayacak şekilde seçin ve sürekli çalışma basıncının ayar üst sınırına çok yakın olmamasına dikkat edin.
Basınç şalteri neden sık sık açılıp kapanıyor?
Histerezis farkının çok dar ayarlanması, akümülatör ön şarj basıncının yanlış olması, hat içinde dalgalanma veya küçük sızıntılar bu duruma yol açabilir. Ayar değerlerini ve sistemdeki sızıntıları kontrol etmek ilk adım olmalıdır.
