Pemaks rodless silindirler, piston kolu olmadan uzun strok gerektiren pnömatik uygulamalar için kompakt bir çözüm sunar. Sınırlı montaj alanında doğru rodless silindir seçimi yapmak için ölçü, kuplaj tipi ve yük koşullarını birlikte değerlendirmeniz gerekir.

Rodless Silindirler Hakkında

Rodless Silindirler Seçim Rehberi

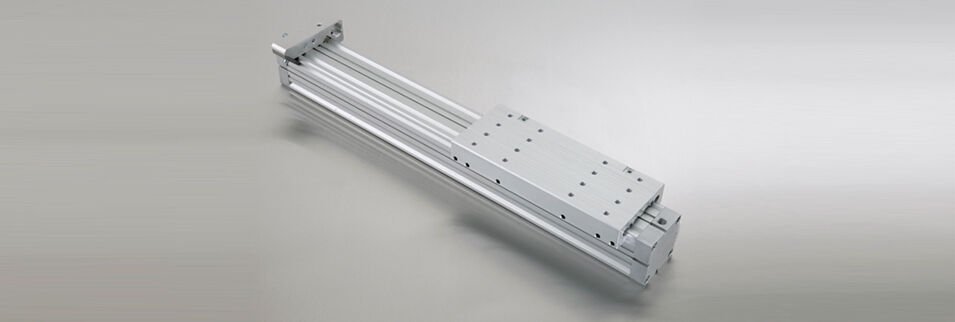

Rodless silindirler, piston kolu bulunmayan ve hareketi taşıyıcı bir kızak üzerinden aktaran pnömatik veya hidrolik sürücülerdir. Gövde uzunluğu kadar strok sağlayabildiği için sınırlı montaj alanında uzun hareket gerektiren uygulamalarda öne çıkar. Bu rehberde Pemaks rodless silindir seçiminde dikkat edilmesi gereken temel noktaları bulabilirsiniz.

Rodless Silindir Çeşitleri

Piyasada en yaygın iki ana tip vardır. Bunlar kuplaj yöntemine göre ayrılır:

  • Mekanik kuplajlı (yarık contalı): Pistonla taşıyıcı arasında doğrudan mekanik bağlantı bulunur. Yüksek kuvvet ve taşıma kapasitesi sunar, ağır yüklü hatlarda tercih edilir.
  • Manyetik kuplajlı: Piston ile taşıyıcı arasında manyetik çekim ile kuvvet aktarılır. Gövde kapalı yapıdadır, toz ve kirin girişi azalır; temiz ve hızlı uygulamalarda kullanılır.

Ayrıca yataklı kılavuzlu ve kılavuzsuz versiyonlar bulunabilir. Yük momentinin büyük olduğu durumlarda dış kılavuzlu yapılar daha stabil sonuç verir.

Doğru Ürünü Seçme Kriterleri

Seçim yapmadan önce uygulamanızın verilerini net olarak belirleyin:

  • Ölçü ve strok: Gerekli hareket mesafesi ve gövde çapı montaj alanına uygun olmalıdır. Stroku emniyet payı bırakarak belirleyin.
  • Yük ve moment: Taşınacak kütlenin yanında yükün merkez dışı olup olmadığını hesaplayın. Moment yükleri kılavuz seçimini doğrudan etkiler.
  • Malzeme: Gövde genellikle alüminyum alaşımdır. Korozyon riski olan ortamlarda kaplama ve conta malzemesini kontrol edin.
  • Standart: Montaj bağlantıları ve ölçüler, VDMA gibi kabul görmüş standartlarla uyumlu olduğunda mevcut ekipmanlarla entegrasyon kolaylaşır.
  • Kullanım ortamı: Sıcaklık aralığı, toz, nem ve darbe koşulları kuplaj tipi seçimini belirler.

Kullanım Alanları

Rodless silindirler paketleme makinelerinde ürün taşıma, montaj hatlarında konumlandırma, dolum ve etiketleme sistemlerinde kayar eksen hareketi ve malzeme besleme ünitelerinde uzun strok gerektiren görevlerde kullanılır. Kompakt yapıları sayesinde makine tasarımında alan tasarrufu sağlar.

Montaj, Kullanım ve Bakım İpuçları

  • Gövdeyi düz bir yüzeye monte edin ve bağlantı vidalarını üretici önerisine uygun momentte sıkın.
  • Hareket yolunun hizalı olduğundan emin olun; eğik montaj kızakta aşınmayı hızlandırır.
  • Uygun hava filtresi ve yağlayıcı kullanın, basınç değerlerini sistem sınırları içinde tutun.
  • Kızak yüzeylerini düzenli olarak temiz tutun, yarık contayı ve kılavuz bantlarını periyodik olarak kontrol edin.
  • Hız ve tampon ayarlarını kademeli yaparak darbe yüklerini azaltın.

Doğru seçim ve düzenli bakım, rodless silindirin ömrünü ve tekrarlanabilirlik performansını belirgin biçimde artırır. Teknik destek almak için uygulamanızın yük, strok ve ortam verilerini hazır bulundurmanız süreci hızlandırır.

Sıkça Sorulan Sorular

Rodless silindir ile normal silindir arasındaki fark nedir?
Normal silindirde piston kolu gövdenin dışına çıkarak hareketi iletir. Rodless silindirde ise hareket, gövde üzerindeki bir taşıyıcıya aktarılır. Bu sayede strok, gövde uzunluğuna yakın olabilir ve kurulum alanı daha az yer kaplar.
Manyetik ve mekanik kuplajlı rodless silindir nasıl seçilir?
Taşınacak yük ağır ve kuvvet gereksinimi yüksekse mekanik kuplajlı tipler genellikle daha uygundur. Toz, kir veya temizlik gerektiren ortamlarda kapalı gövdeli manyetik kuplajlı tipler tercih edilebilir. Karar vermeden önce yük, hız ve ortam koşullarını birlikte değerlendirmek gerekir.
Rodless silindirin ömrünü uzatmak için neler yapılmalı?
Montajın hizalı yapılması, hava kalitesinin filtreleme ile korunması ve kılavuz yüzeylerinin düzenli temizlenmesi önemlidir. Ayrıca yarık conta ve kılavuz elemanlarının periyodik kontrolü, olası aşınmaların erken fark edilmesini sağlar.
