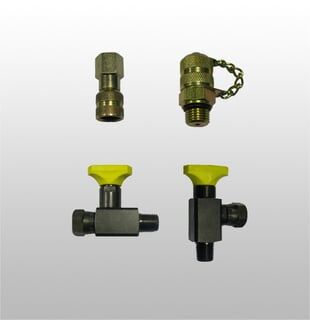

Manometre Bağlantı Rakorları

2 ürün

Manometre bağlantı rakorları, basınç ölçüm cihazını hat veya tanka güvenli ve sızdırmaz biçimde bağlamak için kullanılır. Doğru manometre rakoru seçimi, hem ölçüm doğruluğunu hem de sistem güvenliğini doğrudan etkiler. Hidrogo'da Cast ve Minipress markalı manometre bağlantı rakorlarını karşılaştırarak ihtiyacınıza uygun modeli bulabilirsiniz.

Manometre Bağlantı Rakorları Hakkında

Manometre Bağlantı Rakorları Seçim Rehberi

Manometre bağlantı rakorları, basınç ölçüm cihazını sisteme bağlayan ara elemanlardır. Yanlış ölçü, diş standardı ya da malzeme seçimi sızıntıya, yanlış ölçüme ve hatta güvenlik risklerine yol açabilir. Aşağıda rakor türleri, seçim kriterleri, kullanım alanları ve montaj ipuçlarını özetledik.

Manometre Rakorlarının Çeşitleri

Manometre rakorları genel olarak bağlantı geometrisi ve dişli yapısına göre ayrılır. Sistemde yer darlığı varsa açılı tipler, doğrudan eksenel bağlantı gerekiyorsa düz tipler tercih edilir. Ayrıca rakorun bir ucu sistem hattına, diğer ucu manometreye bağlandığı için her iki tarafın diş standardını ayrı ayrı kontrol etmek gerekir.

  • Düz (doğrusal) bağlantılı rakorlar: Hat ile manometrenin aynı eksende yerleşmesini sağlar.
  • Açılı bağlantılı rakorlar: Sınırlı alanda kıvrım gerektiren yerleşimlerde kullanılır.
  • Dişli ve konik uçlu tipler: Bağlantı noktasının diş tipine göre seçilir.

Rakor ve manometre bağlantı elemanları hakkında daha geniş bir seçki için Bağlantı Elemanları kategorisine göz atabilirsiniz.

Doğru Ürünü Seçme Kriterleri

Seçim yaparken aşağıdaki kriterleri birlikte değerlendirmek, uyumsuzluk riskini azaltır.

  • Ölçü: Dış ve iç çap, diş çapı ve diş adımı hem hat hem manometre ile uyumlu olmalıdır.
  • Malzeme: Pirinç, paslanmaz çelik veya karbon çelik gibi seçenekler akışkanın türüne, ortam korozyonuna ve sıcaklığa göre değerlendirilmelidir.
  • Standart: Metrik, BSP (G) veya NPT gibi diş standartları birbirine uymayan bağlantılarda sızıntıya neden olur.
  • Kullanım ortamı: Çalışma basıncı, sıcaklık aralığı, titreşim ve dış ortam koşulları rakorun dayanımını belirler.

Kullanım Alanları

Manometre rakorları hidrolik güç üniteleri, pnömatik hatlar, pompa çıkış hatları, filtre ve regülatör kontrol noktaları ile bakım ve test amaçlı geçici ölçümlerde yaygın olarak kullanılır. Basıncın sürekli izlenmesi gereken her noktada, rakorun seçimi ölçümün güvenilirliğini doğrudan etkiler.

Montaj ve Bakım İpuçları

  • Montaj öncesi diş ve conta yüzeylerini temizleyip hasar olup olmadığını kontrol edin.
  • Dişe uygun sızdırmazlık elemanı (conta veya PTFE bant) kullanın; yanlış malzeme sızıntıya yol açabilir.
  • Üreticinin belirttiği sıkma değerlerine uyun; aşırı sıkma diş hasarına neden olabilir.
  • Basıncı kademeli artırarak bağlantıda sızıntı olup olmadığını kontrol edin.
  • Düzenli aralıklarla sızıntı, titreşim ve korozyon belirtilerini inceleyin; aşınan contaları zamanında değiştirin.

Doğru rakor seçimi ve düzgün montaj, hem ölçüm doğruluğunu korur hem de sistemin uzun ömürlü ve güvenli çalışmasını destekler.

Sıkça Sorulan Sorular

Manometre bağlantı rakoru nasıl seçilir?
Seçimde manometrenin ve hattın diş standardı, bağlantı ölçüsü, çalışma basıncı, sıcaklık ve akışkan türü birlikte değerlendirilmelidir. Her iki tarafın uyumlu olması sızıntı riskini azaltır.
Rakor ile manometre arasına conta mı yoksa bant mı kullanmalıyım?
Kullanılacak sızdırmazlık elemanı diş tipine ve üreticinin önerisine göre belirlenmelidir. Bazı bağlantılarda conta, bazılarında PTFE bant tercih edilir.
Pirinç ve paslanmaz çelik rakor arasında nasıl karar verilir?
Akışkanın türü, ortamdaki korozyon riski ve çalışma sıcaklığı belirleyicidir. Malzemenin akışkan ve ortam koşullarıyla uyumlu olduğundan emin olmak önemlidir.
