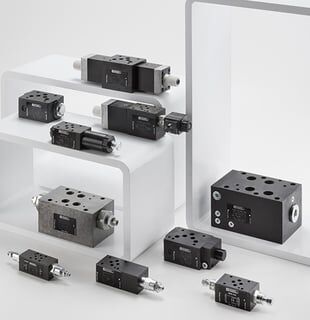

Modüler Yardımcı Valfler

3 ürün

Modüler yardımcı valfler, hidrolik devrelerde ana yön valfine ek fonksiyon kazandıran ve blok yapısına kolayca eklenebilen bileşenlerdir. Çek, basınç, akış ve yük tutma gibi işlevleri tek bir modüler sistemde toplayarak hidrolik yardımcı valf ihtiyacınıza uygun çözümler sunar. Aşağıdaki rehberde modüler valf türlerini, doğru ürünü seçme kriterlerini ve kullanım önerilerini bulabilirsiniz.

Modüler Yardımcı Valfler Hakkında

Modüler Yardımcı Valfler Seçim Rehberi

Modüler yardımcı valfler, hidrolik güç ünitelerinde ve valf bloklarında ana yönlendirme valfine eklenen ek fonksiyonları yerine getiren bileşenlerdir. Bu rehberde modüler valf türleri, doğru ürünü seçerken dikkat edilmesi gereken teknik kriterler, kullanım alanları ve montaj ile bakım önerileri özetleniyor. Burada yer alan bilgiler genel mühendislik uygulamalarına dayanır; nihai seçimi sistem verilerinizi ve üretici dokümanlarını birlikte değerlendirerek yapmanız önerilir.

Başlıca Valf Türleri

Modüler yardımcı valfler işlevlerine göre farklı gruplarda değerlendirilir. Sık karşılaşılan türler şunlardır:

  • Çek valfler: Akışı tek yönde serbest bırakır, ters yönde engeller.
  • Basınç düşürme ve basınç sınırlama valfleri: Devredeki basıncı istenen seviyede tutar.
  • Akış kontrol valfleri: Silindir veya motor hızını ayarlamak için debiyi sınırlar.
  • Yük tutma (kontrbalans) valfleri: Dikey yüklerin kontrolsüz inmesini önlemeye yardımcı olur.
  • Pilot kumandalı çek valfler: Ters yönde akışa pilot basınç ile izin verir.

Doğru Ürünü Seçme Kriterleri

Seçim yapmadan önce sistemin çalışma basıncı, maksimum debisi ve sıcaklık aralığı belirlenmelidir. Ardından aşağıdaki noktalar değerlendirilmelidir:

  • Ölçü ve bağlantı: Modüler valfler genellikle ISO 4401 gibi yaygın bağlantı standartlarına göre tasarlanır; mevcut blok ve manifold ile uyumluluk kontrol edilmelidir.
  • Nominal ölçü: Debi kapasitesine uygun boyut seçilmelidir. Küçük seçilmiş valfler basınç kaybı ve ısınma yaratabilir.
  • Malzeme ve sızdırmazlık: Kullanılan hidrolik yağın tipi ve conta malzemesi (örneğin NBR veya FKM) akışkanla uyumlu olmalıdır.
  • Ayar aralığı: Basınç veya akış ayarı gerektiren valflerde ayar aralığı işlemin ihtiyacını karşılamalıdır.
  • Kullanım ortamı: Toz, nem, titreşim ve ortam sıcaklığı, gövde ve bobin koruma sınıfının seçimini etkiler.

Markalar arasında karşılaştırma yaparken katalog verilerini esas almak, genel tanımlardan daha güvenilir sonuç verir. Duplomatic Oleodinamica, High Tech ve Hystar gibi markaların her ürünü için basınç sınıfı, debi eğrisi ve basınç kaybı grafikleri ayrıca incelenmelidir.

Kullanım Alanları

Modüler yardımcı valfler; endüstriyel pres ve enjeksiyon makineleri, takım tezgâhları, malzeme taşıma ekipmanları, tarım makineleri ve inşaat ekipmanları gibi hidrolik güç kullanan birçok sistemde yer alır. Sınırlı alanda birden fazla fonksiyon gerektiğinde modüler yapının sağladığı kompaktlık ve kolay genişletilebilirlik öne çıkar. Bakım ve arıza gidermede ilgili modülün ayrı ayrı sökülüp değiştirilebilmesi, duruş süresini azaltmaya yardımcı olabilir.

Montaj, Kullanım ve Bakım İpuçları

Montajdan önce valf yüzeylerinin temiz ve çizilmemiş olduğundan emin olun, conta yuvalarını kontrol edin ve bağlantı cıvatalarını üreticinin belirttiği moment değerlerinde sıkın. Sistem devreye alınırken havanın tahliye edilmesi ve basınç ayarlarının kademeli yapılması önerilir.

  • Hidrolik yağ temizliğini filtrasyon planına göre düzenli kontrol edin.
  • Yağ sıcaklığını çalışma aralığında tutun; aşırı ısınma conta ömrünü kısaltır.
  • Sızıntı, titreşim ve ses değişimlerini düzenli aralıklarla izleyin.
  • Ayar vidaları ve kilitleme elemanlarının gevşemediğini periyodik olarak kontrol edin.
  • Yedek conta ve filtre stokunu bakım planına göre bulundurun.

Sonuç olarak doğru modüler yardımcı valf seçimi; sistem basıncı, debi, bağlantı standardı ve ortam koşullarının birlikte değerlendirilmesiyle yapılır. Emin olmadığınız durumlarda uygulamanızın teknik verilerini paylaşarak uzman desteği alabilirsiniz.

Sıkça Sorulan Sorular

Modüler yardımcı valf nedir?
Modüler yardımcı valf, hidrolik devrede ana yön valfine eklenen ve blok veya manifold üzerine monte edilebilen; çek, basınç, akış veya yük tutma gibi ek fonksiyonları yerine getiren valf türüdür.
Çek valf ile pilot kumandalı çek valf arasındaki fark nedir?
Çek valf akışı yalnızca tek yönde serbest bırakır. Pilot kumandalı çek valf ise ters yönde akışa, uygulanan pilot basınç ile izin verebilir. Bu nedenle yük tutma gibi kontrollü geri dönüş gereken uygulamalarda tercih edilir.
Modüler valf seçerken hangi bağlantı standardına bakmalıyım?
Mevcut blok veya manifoldunuzun bağlantı ölçüsünü esas alın. Modüler valflerde ISO 4401 gibi yaygın standartlar sık kullanılır. Ayrıca nominal ölçü, çalışma basıncı ve debi değerlerinin sisteminizle uyumlu olduğunu üretici katalogundan doğrulayın.
