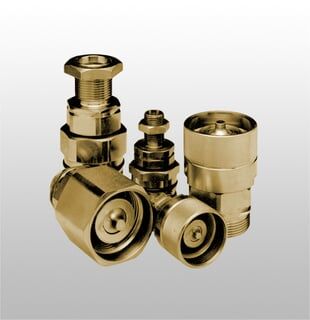

Çabuk Bağlantı Elemanları (Quick Kaplin)

1 ürün

Çabuk bağlantı elemanları (quick kaplin), hidrolik ve pnömatik hatlarda boru, hortum ve ekipmanları alet kullanmadan hızlıca bağlamanızı ve ayırmanızı sağlar. DNP çabuk bağlantı elemanları ile bakım, değişim ve hat genişletme işlerinde zaman kazanabilir, doğru kaplin tipini sisteminize göre seçebilirsiniz.

Çabuk Bağlantı Elemanları (Quick Kaplin) Hakkında

Çabuk Bağlantı Elemanları Seçim Rehberi

Çabuk bağlantı elemanları, yani quick kaplinler, hidrolik ve pnömatik sistemlerde bağlantı noktalarını hızlı şekilde açıp kapatmanıza olanak tanıyan bileşenlerdir. Doğru kaplini seçmek için tipini, ölçüsünü, malzemesini ve kullanım ortamını birlikte değerlendirmek gerekir.

Çabuk bağlantı elemanlarının türleri

Quick kaplinler genel olarak kapanma mekanizmasına ve bağlantı yapısına göre ayrılır. Sık karşılaşılan gruplar şunlardır:

  • Erkek ve dişi kaplin çiftleri: Karşılıklı çalışan iki parçadan oluşur ve hat ayrıldığında iki tarafı birbirinden bağımsız hale getirir.
  • Otomatik kapanan (valfli) tipler: Ayrıldığında akışkan kaçışını sınırlayan bir valf mekanizması içerir.
  • Açık akışlı tipler: Akışın mümkün olduğunca az kısıtlanmasının istendiği uygulamalarda tercih edilir.
  • Dış dişli, iç dişli ve hortum uçlu modeller: Mevcut tesisat bağlantı tipine göre seçilir.

Doğru ürünü seçerken dikkat edilecek kriterler

Seçim yaparken aşağıdaki başlıkları sisteminizin gereksinimleriyle karşılaştırın:

  • Ölçü: Nominal çap, diş tipi ve diş boyutu mevcut hatla birebir uyumlu olmalıdır.
  • Malzeme: Pirinç, çelik, paslanmaz çelik veya plastik gibi seçenekler akışkan türüne, sıcaklığa ve dış ortama göre değerlendirilmelidir.
  • Standart: Bağlantı standartları (örneğin ISO veya DIN) mevcut ekipmanla uyumluluk açısından kontrol edilmelidir.
  • Kullanım ortamı: Çalışma basıncı, sıcaklık aralığı, titreşim ve kimyasal etkiler katalog değerleriyle karşılaştırılmalıdır.

Ürün katalogundaki çalışma basıncı ve sıcaklık değerlerini sisteminizin maksimum değerleriyle mutlaka karşılaştırın. Emin olmadığınız durumlarda teknik destek almak, yanlış seçimden kaynaklanabilecek sızıntı ve arızaları önlemeye yardımcı olur.

Kullanım alanları

Çabuk bağlantı elemanları birçok sektörde hat değişimini ve bakımı kolaylaştırır. Başlıca kullanım alanları şunlardır:

  • Hidrolik güç üniteleri ve hidrolik hatlar
  • Pnömatik hava hatları ve otomasyon sistemleri
  • Tarım makineleri ve mobil iş makineleri
  • Endüstriyel üretim hatları ve test ekipmanları

Montaj, kullanım ve bakım ipuçları

Kaplinlerin uzun ömürlü ve sızdırmaz çalışması için montaj ve bakım adımlarına dikkat etmek önemlidir:

  • Bağlantıdan önce yüzeyleri ve dişleri temizleyin, kir veya talaş kalıntısı bırakmayın.
  • Conta ve O-ring parçalarının sağlam ve doğru yerleştirildiğini kontrol edin.
  • Bağlantıyı elle başlatıp katalogdaki önerilen sıkma değerine uygun şekilde tamamlayın.
  • Hattı mümkünse basınçsız durumdayken bağlayın ve ayırın.
  • Bağlantı sonrası hattı kontrollü şekilde basınçlandırıp sızıntı testi yapın.
  • Düzenli aralıklarla sızıntı, aşınma ve çatlak kontrolü yapın; aşınmış contaları zamanında değiştirin.
  • Kullanılmayan uçlara toz kapakları takarak kir ve nem girişini önleyin.

Düzenli bakım ve doğru montaj, hem sistem güvenliğini artırır hem de bağlantı elemanlarının ömrünü uzatır.

Sıkça Sorulan Sorular

Quick kaplin ile normal vidalı bağlantı arasındaki fark nedir?
Vidalı bağlantının sökülüp takılması alet ve zaman gerektirir. Quick kaplinler ise alet kullanmadan hızlı bağlantı ve ayırma sağlar, bu da bakım ve değişim sürelerini kısaltır.
Pnömatik ve hidrolik sistemde aynı çabuk bağlantı elemanı kullanılabilir mi?
Her zaman değil. Kaplinin çalışma basıncı, sıcaklık aralığı ve akışkan uyumluluğu ürün katalogunda belirtilir. Kullanmadan önce bu değerlerin sisteminizle uyumlu olduğunu kontrol etmelisiniz.
Kaplin bağlantısında sızıntı olursa ne yapmalıyım?
Önce hattın basıncını güvenli şekilde boşaltın. Ardından conta ve O-ring parçalarını, yüzey temizliğini ve diş uyumunu kontrol edin. Sorun devam ederse aşınmış parçayı değiştirin ve bağlantıyı önerilen sıkma değerine göre yeniden kurun.
