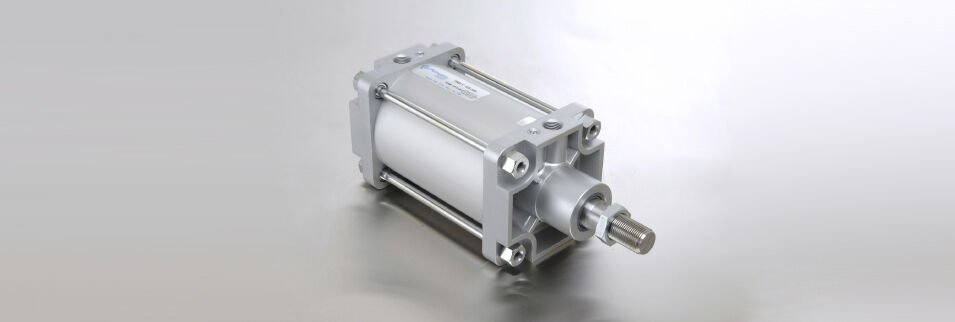

PNS Ø125 / Ø320 Pnömatik Silindirler

PNS Ø125 / Ø320 Pnömatik Silindirler

PNS : ÇİFT ETKİLİ SİLİNDİR
PNS-Y : ÇİFT ETKİLİ YASTIKLAMALI
  SİLİNDİR
PNS-D : ÇİFT ETKİLİ ÇİFT
  MİLLİ SİLİNDİR
PNS-YD : ÇİFT ETKİLİ YASTIKLAMALI
  ÇİFT MİLLİ SİLİNDİR
SİLİNDİR Ø MİL Ø İTME ve ÇEKME KUVVETLERİ (6Bar)
(mm) (mm) İtme Kuvveti (N) Çekme Kuvveti (N)
125 32 7360 6880
160 45 12064 11110
200 45 18850 17890
250 50 29450 28270
320 63 48250 46380
Sipariş Örneği :
PNS - Y
125 - 0200
EYB
K1 M2

  Ürün Kodu Silindir Ø
Strok		 Silindir
Bağlantıları		 Standart Dışı
Varyasyonlar
STANDART DIŞI VARYASYONLAR
R1 : Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 )
R2 : Paslanmaz Çelik Saplamalar ( SS 304,SS 316 )
R3 : Kapak Bağlantı Civataları Paslanmaz Çelik ( SS 304 )
R4 : Mil Ucu Somunu Paslanmaz Çelik ( SS 304 )
M1 : Silindir Milinde Uzatılmış Erkek Diş
M2 : Dişi Diş Açılmış Silindir Mili
M3 : Silindir Mili Özel Diş Ölçüsü
M4 : Uzatılmış Silindir Mili
K1 : Max.150° C İçin Sızdırmazlık Elemanları ( Viton )
K2 : Mil Keçesi NBR+PA
K3 : Sızdırmazlık Elemanları NBR
K4 : Mil Keçesi Viton
Çalışma Akışkanı : Filtrelenmiş ve yağlanmış hava

Çalışma Sıcaklık Derecesi : NBR+Poliüretan (PU) : -20° C.......+80° C
Viton (FKM) :-30° C.......+150° C

Max. Çalışma Basıncı :
 10 Bar
