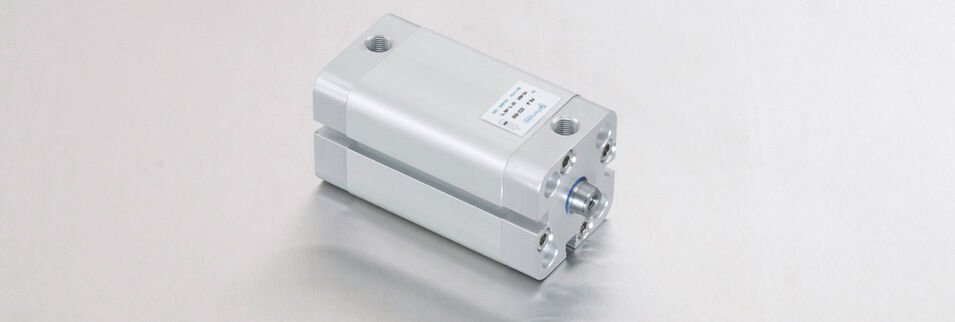

PK Ø32 / Ø100 Pnömatik Silindirler, endüstriyel otomasyon sistemlerinde güvenilir ve etkili bir güç kaynağı olarak tasarlanmıştır. Bu kompakt çift etkili silindirler, çeşitli uygulamalarda hareket sağlamak için idealdir ve yüksek performans sunar. Özellikle dar alanlarda kullanılabilme özelliği ile, makine ve ekipmanların tasarımında büyük esneklik sağlar.
Bu silindirler, filtrelenmiş ve yağlanmış ya da filtrelenmiş ve yağsız hava ile çalışabilme kapasitesine sahiptir, bu da bakım gereksinimlerini en aza indirir. PK serisi, otomasyon sistemlerinde kullanılan robot kollarından, paketleme makinelerine kadar geniş bir yelpazede tercih edilmektedir. Seçim yaparken, uygulamanızın gereksinimlerine uygun boyut ve basınç değerlerini dikkate almanız önemlidir.
 |
| PK : |
KOMPAKT ÇİFT ETKİLİ |
| |
SİLİNDİRLER |
|
 |
| PK-A : |
KOMPAKT MANYETİK |
| |
ÇİFT ETKİLİ SİLİNDİRLER |
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C.......+80° C
Viton (FKM) :-30° C.......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| SİLİNDİR Ø |
MİL Ø |
İTME ve ÇEKME KUVVETLERİ (6Bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 32 |
12 |
482 |
415 |
| 40 |
12 |
754 |
687 |
| 50 |
16 |
1178 |
1058 |
| 63 |
16 |
1869 |
1750 |
| 80 |
20 |
3016 |
2829 |
| 100 |
25 |
4710 |
4420 |
 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K1 |
: |
Max.150° C İçin Sızdırmazlık Elemanları ( Viton ) |
| K4 |
: |
Mil Keçesi Viton |
|
|
