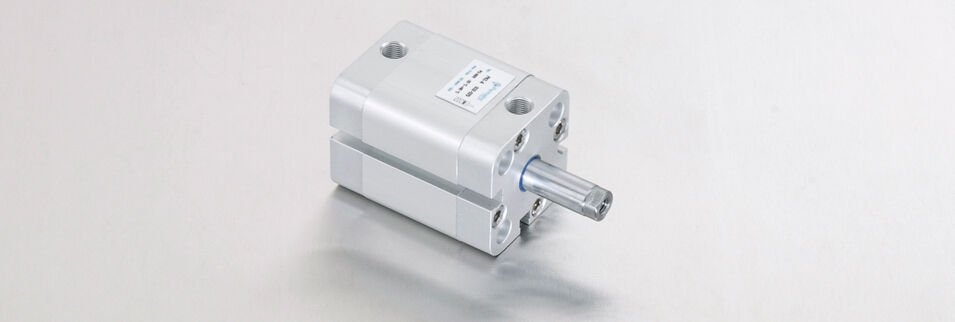

PKE Ø32 / Ø100 pnömatik silindirler, endüstriyel otomasyon uygulamalarında yüksek verimlilik ve güvenilirlik sağlamak için tasarlanmış kompakt tek etkili silindirlere örnek teşkil eder. Özellikle sınırlı alanlarda kullanıma uygun olan bu silindirler, arkadan yaylı yapısıyla hızlı tepki verme yeteneği sunar ve çeşitli otomasyon sistemlerinde pratik çözümler sunar.
Bu ürün, genellikle montaj hatları, taşıma sistemleri ve robotik uygulamalarda tercih edilmektedir. Seçim yaparken, uygulamanızın gereksinimlerine uygun çalışma akışkanını kullanmak önemlidir; filtrelenmiş ve yağlı veya yağsız hava ile çalışabilen PKE silindirleri, farklı ihtiyaçlara cevap verebilecek esneklik sunar. Ayrıca, bu silindirlerin montajı ve entegrasyonu oldukça basittir, bu da kurulum süresini önemli ölçüde kısaltır.
 |
| PKE : |
KOMPAKT TEK ETKİLİ |
| |
SİLİNDİRLER (ARKADAN YAYLI) |
|
 |
| PKE-A : |
KOMPAKT MANYETİK TEK ETKİLİ |
| |
SİLİNDİRLER (ARKADAN YAYLI) |
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C.......+80° C
Viton (FKM) :-30° C.......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| SİLİNDİR Ø |
MİL Ø |
İTME ve ÇEKME KUVVETLERİ (6Bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 32 |
12 |
16 |
384 |
| 40 |
12 |
23 |
642 |
| 50 |
16 |
30 |
1002 |
| 63 |
16 |
35 |
1682 |
| 80 |
20 |
60 |
2715 |
| 100 |
25 |
100 |
4231 |
 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K1 |
: |
Max.150° C İçin Sızdırmazlık Elemanları ( Viton ) |
| K4 |
: |
Mil Keçesi Viton |
|
|
