Sahada en çok zaman kaybettiren işlerden biri, sökülen bir rakorun yerine doğru parçayı bulmaktır. Dışarıdan birbirine çok benzeyen BSP, NPT, JIC, ORFS ve metrik DIN 2353 rakorlar birbirine takılır gibi görünür ama sızdırmaz — hatta yanlış eşleşme dişi bozar, yüksek basınçta rakoru fırlatabilir.
Bu rehberde hidrolik rakor çeşitlerini, her standardın nasıl sızdırmazlık sağladığını ve elinizdeki bir rakoru kumpas, diş tarağı ve koni açısıyla 4 adımda nasıl tanıyacağınızı anlatıyoruz.
Hidrolik Rakor Nedir, Neden Bu Kadar Çok Standart Var?
Hidrolik rakor; hortumu, boruyu, pompayı, valfi ve silindiri birbirine bağlayan, basınç altındaki yağı sızdırmadan taşıyan bağlantı elemanıdır. Standart çeşitliliğinin sebebi tarihseldir: Avrupa makineleri ağırlıkla BSP ve metrik DIN, Amerikan menşeli iş makineleri JIC, ORFS ve NPT, Asya menşeli makineler ise karma kullanır. Bir atölyede aynı gün üç farklı standartla karşılaşmak olağandır.
Bir rakoru tanımlamak için üç şeyi bilmeniz gerekir:
- Diş tipi: Paralel mi, konik mi? İnç mi, metrik mi? Adımı ne?
- Sızdırmazlık yöntemi: Diş üzerinden mi, koni oturmasıyla mı, O-ring ile mi?
- Ölçü: Diş dış çapı (veya boru dış çapı) ve adım.
Başlıca Hidrolik Rakor Standartları
BSP (BSPP ve BSPT) — İngiliz Boru Dişi
Türkiye'de ve Avrupa'da en yaygın hortum rakoru dişidir. 55° Whitworth diş açısı kullanır ve inç ölçüsü dişin "nominal boru ölçüsünü" ifade eder; diş dış çapı inç değerine eşit değildir.
- BSPP (G, paralel): Diş sızdırmaz; sızdırmazlık 60° koni oturma, bakır/bonded (USIT) conta veya O-ring ile sağlanır. Hortum rakorlarında en sık görülen tiptir.
- BSPT (R, konik): Diş konikliği sızdırmazlığı sağlar; genelde diş bandı veya sıvı sızdırmazlık ürünüyle kullanılır. Yüksek basınçlı ve sık sökülen noktalarda tercih edilmez.
NPT / NPTF — Amerikan Konik Boru Dişi
60° diş açısı ve 1:16 konikliğe sahiptir. Diş üzerinden sızdırmazlık sağlar; NPTF (dryseal) türü diş tepelerinin ezilmesiyle bant olmadan da sızdırmazlık hedefler. BSPT ile karıştırılır ama diş açısı ve adımlar farklıdır — birbirine zorla takılırsa dişi bozar.
JIC 37° (SAE J514) — Havşalı Bağlantı
Amerikan iş makinelerinde ve tarım makinelerinde yaygındır. UNF diş ve 37° koni ile metal-metal oturma yapar. Hızlı monte edilir, pek çok ölçüde bulunur. SAE 45° havşalı rakorlarla karıştırılmamalıdır; 45° düşük basınçlı soğutma/yakıt hatlarında kullanılır.
ORFS (SAE J1453) — Düz Yüzey O-Ring Bağlantı
Erkek parçanın düz alnındaki kanalda bir O-ring bulunur; sızdırmazlık metal koni değil, O-ring ile sağlanır. Yüksek basınçta ve titreşimli uygulamalarda en sızdırmaz bağlantı türlerinden biridir. Diş tipi UN/UNF'dir; JIC ile aynı gibi görünse de ölçüleri farklıdır.
Metrik DIN 2353 / ISO 8434-1 — 24° Kesme Halkalı Rakor
Endüstriyel hidrolik ünitelerde ve boru tesisatında standart olan bağlantıdır. Somun sıkıldıkça kesme halkası boruya gömülür ve 24° koni içinde sızdırmazlık sağlar. Ölçü, borunun dış çapına göre verilir ve iki ana seri vardır:
- L (hafif) serisi: Orta basınç hatları.
- S (ağır) serisi: Yüksek basınç hatları; aynı boru çapında daha kalın gövde ve daha büyük somun dişi.
Aynı boru çapında L ve S serisinin somun dişi farklıdır; örneğin 12 mm boru için 12L = M18x1,5, 12S = M20x1,5. Seriyi karıştırmak, rakorun hiç takılmaması ya da yanlış basınç sınıfında çalışması demektir.
SAE O-Ring Boss (ORB) ve Metrik O-Ring Port
Pompa, valf ve blok gövdelerindeki portlarda sık görülür. Paralel diş + omuz altındaki O-ring ile sızdırmazlık sağlar. Gövde portunu doğru okumak, adaptör seçiminin ilk adımıdır.
Rakor Standartları Karşılaştırma Tablosu
| Standart | Diş tipi | Diş açısı / koni | Sızdırmazlık | Tipik kullanım |
|---|---|---|---|---|
| BSPP (G) | İnç, paralel | 55° diş, 60° koni oturma | Koni, bonded conta veya O-ring | Avrupa makineleri, hortum rakorları |
| BSPT (R) | İnç, konik | 55° diş | Diş + sızdırmazlık ürünü | Düşük basınç, tapalar |
| NPT / NPTF | İnç, konik 1:16 | 60° diş | Diş üzerinden | Amerikan ekipman portları |
| JIC (SAE J514) | UNF, paralel | 37° havşa | Metal-metal koni | İş ve tarım makineleri |
| ORFS (SAE J1453) | UN/UNF, paralel | Düz yüzey | O-ring | Yüksek basınç, titreşim |
| DIN 2353 / ISO 8434-1 | Metrik, paralel | 24° koni | Kesme halkası | Endüstriyel ünite, boru tesisatı |

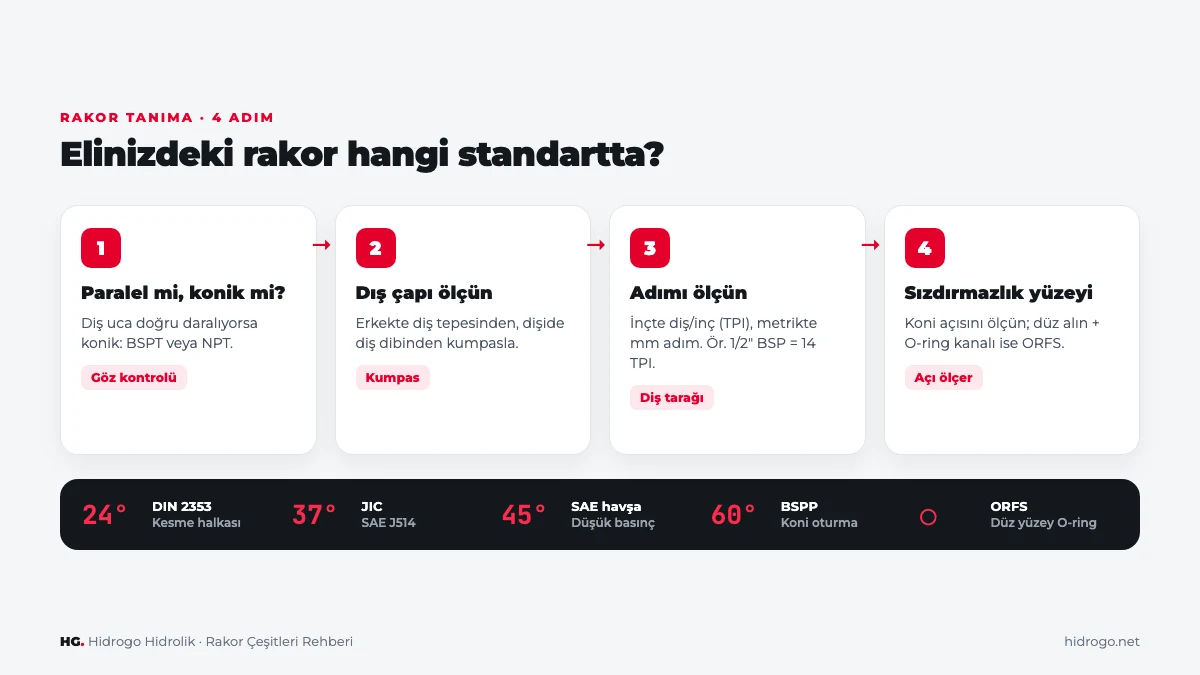

Elinizdeki Rakoru 4 Adımda Tanıma
- Diş paralel mi konik mi? Rakoru yan çevirip diş tepelerine bakın. Uç tarafa doğru daralıyorsa koniktir (BSPT veya NPT). Paralelse BSPP, JIC, ORFS, ORB veya metrik olabilir.
- Diş dış çapını kumpasla ölçün. Erkek rakorda diş tepesinden, dişi rakorda diş dibinden ölçün. Sonucu aşağıdaki tablolarla karşılaştırın.
- Diş adımını tarakla ölçün. İnç dişlerde "inç başına diş sayısı" (TPI), metrik dişlerde milimetre cinsinden adım okunur. BSP 1/2" = 14 TPI, metrik M18x1,5 = 1,5 mm adım gibi.
- Sızdırmazlık yüzeyine bakın. Koni varsa açısını ölçün (24°, 37°, 45°, 60°); alın düz ve O-ring kanallıysa ORFS'tir. Kesme halkası ve somun varsa DIN 2353'tür.
Sık Kullanılan BSP Ölçüleri
| BSP ölçüsü | Diş dış çapı (yaklaşık) | Diş/inç (TPI) |
|---|---|---|
| 1/8" | 9,73 mm | 28 |
| 1/4" | 13,16 mm | 19 |
| 3/8" | 16,66 mm | 19 |
| 1/2" | 20,96 mm | 14 |
| 3/4" | 26,44 mm | 14 |
| 1" | 33,25 mm | 11 |
JIC ve ORFS Ölçü Karşılaştırması
Aynı "dash" (-) ölçüsünde JIC ve ORFS dişleri farklıdır; bu tablo karışıklığı önler.
| Dash ölçüsü | JIC 37° dişi | ORFS dişi |
|---|---|---|
| -4 (1/4") | 7/16-20 UNF | 9/16-18 UNF |
| -6 (3/8") | 9/16-18 UNF | 11/16-16 UN |
| -8 (1/2") | 3/4-16 UNF | 13/16-16 UN |
| -10 (5/8") | 7/8-14 UNF | 1-14 UNS |
| -12 (3/4") | 1-1/16-12 UN | 1-3/16-12 UN |
Dikkat: -6 JIC ile -4 ORFS aynı dişe (9/16-18) sahiptir ama sızdırmazlık yüzeyleri farklıdır. Diş takılıyor diye bağlantının doğru olduğunu varsaymayın.
Metrik DIN 2353 Somun Dişleri (L ve S Serisi)
| Boru dış çapı | L serisi somun | S serisi somun |
|---|---|---|
| 6 mm | M12x1,5 | M14x1,5 |
| 8 mm | M14x1,5 | M16x1,5 |
| 10 mm | M16x1,5 | M18x1,5 |
| 12 mm | M18x1,5 | M20x1,5 |
| 16 mm | — | M24x1,5 |
| 18 mm | M26x1,5 | — |
| 20 mm | — | M30x2 |
| 22 mm | M30x2 | — |
| 25 mm | — | M36x2 |
| 28 mm | M36x2 | — |
Rakor Seçerken Dikkat Edilmesi Gerekenler
- Basınç sınıfı: Rakorun çalışma basıncı, hattın en yüksek basıncının (emniyet valfi ayarı dahil) altında olmamalıdır. Aynı tipteki rakorun izin verilen basıncı çapa göre değişir; değerleri üretici kataloğundan kontrol edin.
- Malzeme ve kaplama: Standart hatlarda çinko-nikel kaplı çelik; korozif ortam, gıda veya deniz uygulamalarında paslanmaz çelik tercih edin.
- Conta malzemesi: Standart mineral yağda NBR, yüksek sıcaklık veya özel akışkanlarda FKM (Viton) kullanılır.
- Hortum uyumu: Hortum rakorunun DN ölçüsü ve presleme tipi, hortumun iç çapı ve katman yapısıyla uyumlu olmalıdır. Ayrıntılar için hidrolik hortum seçimi rehberimize bakın.
- Adaptör sayısını azaltın: Her ek adaptör, potansiyel bir sızıntı noktasıdır. Mümkünse doğrudan doğru uçlu hortum veya blok portuna uygun rakor kullanın.
En Sık Yapılan Rakor Hataları
- BSPP rakora diş bandı sarmak: Paralel dişte sızdırmazlığı diş değil koni veya conta sağlar. Bant parçaları sisteme karışıp valfleri tıkayabilir.
- Aşırı sıkma: Kesme halkasını aşırı sıkmak boruyu boğar, JIC konisini çatlatır. Üreticinin önerdiği tur veya tork değerine uyun.
- Kesme halkasını ön montajsız takmak: DIN 2353 rakorlarda halka boruya doğru gömülmezse ilk basınçta sızdırır veya boru kayar.
- Eski O-ring'i yeniden kullanmak: ORFS ve ORB bağlantılarında her sökmede O-ring'i yenileyin.
Sızıntının kaynağını bulmakta zorlanıyorsanız hidrolik sızıntı tespiti rehberimiz adım adım yol gösterir.
Sık Sorulan Sorular
BSP ve NPT rakor birbirine takılır mı?
Bazı ölçülerde ilk birkaç diş takılıyor gibi görünse de takılmamalıdır. BSP 55°, NPT 60° diş açısına sahiptir ve adımları farklıdır; zorlanan bağlantı dişi bozar ve basınç altında sızdırır.
JIC ile ORFS rakor nasıl ayırt edilir?
JIC rakorun erkek ucunda 37° koni vardır ve metal-metal oturur. ORFS rakorun erkek ucu düz bir alındır ve alnında O-ring kanalı bulunur. Diş ölçüleri aynı dash numarasında farklıdır.
DIN 2353 L ve S serisi farkı nedir?
L serisi hafif, S serisi ağır seridir. Aynı boru çapında S serisi daha yüksek basınç için tasarlanır, gövdesi daha kalındır ve somun dişi farklıdır. Örneğin 12 mm boru için L serisi M18x1,5, S serisi M20x1,5 somun kullanır.
BSP rakorun ölçüsü nasıl ölçülür?
Kumpasla diş dış çapını ölçüp diş tarağıyla inç başına diş sayısını bulun. Örneğin yaklaşık 20,96 mm dış çap ve 14 TPI, 1/2" BSP rakoru gösterir.
Hidrolik rakorda diş bandı kullanılır mı?
Yalnızca konik dişlerde (BSPT, NPT) ve düşük basınçlı noktalarda kullanılabilir. Paralel dişli BSPP, JIC, ORFS ve DIN 2353 rakorlarda sızdırmazlığı koni, kesme halkası veya O-ring sağlar; bant kullanılmaz.
